Pokud, na začátku tvorby projektu, si jej správně založíme i dle zaměřených souřadnic v S-JTSK, ulehčí nám to další práci, třeba při tvorbě situací a podobně. Pokud bude mít projekt správně založený, můžeme používat výškovou kótu dle sdílené výšky a bude se nám ukazovat výška m.n.m. Také dané body projektu budou se správnými souřadnicemi. Lze takto pracovat i na větších projektech, kde je více staveb na jedné parcele apod.

MASTER model si připravíme pro správné umístění našeho modelu dle pokladu v dwg. V principu je to holý revití projekt bez použití šablony. Jeho založení je tedy jednoduché. Zapneme si Revit a dáme založit nový projekt, avšak místo naší obvyklé šablony nepoužijeme žádnou. Je dobré mít MASTER připravený a používat ho pořád dokola.

Načtení dwg. se provádí na kartě vložit. Zde je důležité dbát na správné nahrání našeho dwg. podkladu do MASTER modelu. Nejdůležitější je umístění neboli pozice dwg. To musíme zvolit dle sdílených souřadnic. Nastavení viz obrázek.

1. Máme podklad v dwg. správně zaměřený v S-JTSK souřadnicích
2. Vytvoříme „Master model“ - nový revití model bez použití šablony, holý rvt. soubor
3. Nachystaný dwg. soubor připojíme do „Master modelu“

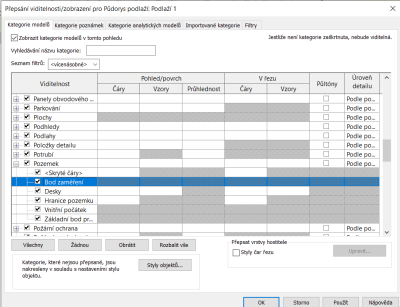

4. Pomocí příkazu VG si necháme zobrazit Bod zaměření, vnitřní počátek a základní bod projektu
5. Označíme CAD podklad a přes „sdílené umístění“ dáme převést sdílené souřadnice
6. Připojíme náš model rvt. kde máme vymodelovaný náš dům, který chceme umístit
   • Pokud ho nevidíme, máme vypnuté hladiny objemů, zapneme je zase přes zkratku VG
   • Model poté přesuneme na místo, dle podkladu situace

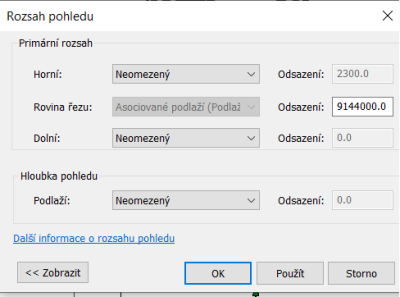

7. Nastavíme rozsah pohledu a provedeme řez modelem bez ořezání

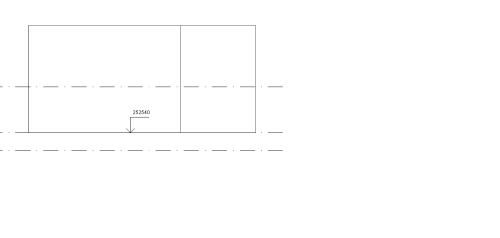

8. Model poté posuneme o naši nadmořskou výšku, kterou máme jako naši „nulu“

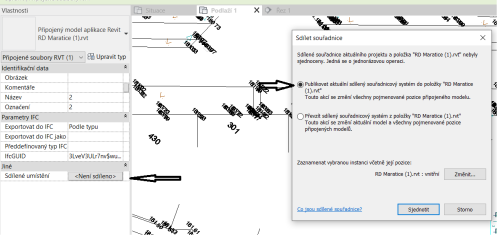

9. Klikneme na model a přes „sdílení umístění“ uložíme naše nastavení do našeho revitího souboru, kde máme model
10. Máme hotovo! Soubor uložíme a v našem revitím souboru s modelem si můžeme vyzkoušet, zda vše funguje
