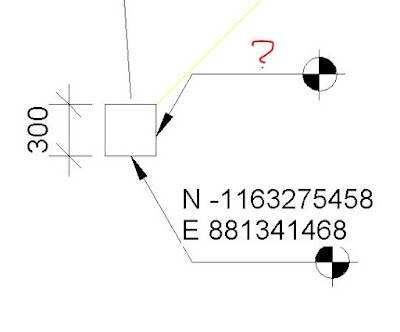

Narazil jsem nedávno na zvláštní chování některých výškových kót v Revitu. V půdorysech modelu se zobrazovaly údaje např. takto:

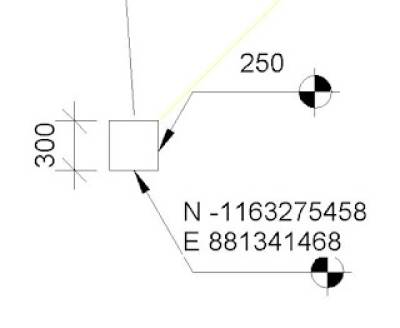

Najednou zmizela hodnota výškové kóty, která určuje výšku osazeného prvku. Vypadá to dost zvláštně, vidíte kótu a hodnota nikde. Správný údaj má vypadat:

Chvíli jsme hledali zádrhel, a nakonec jsme zjistili, že toto chování má důvod v tom, že jsme do rodiny toho prvku vložili maskovací oblast, která v některých kombinacích zobrazení maskovací oblasti a kótované hrany prvku způsobí zmizení textu. Takže pokud v prvku potřebujete maskovací oblast a dochází k těmto mizením, připojte si k maskovací oblasti parametr viditelnosti Ano/Ne jako instanci a její zobrazení vypněte. Nebo je důvod někde úplně jinde?
