Aplikace Revit nabízí komplexní zpracování digitálního modelu budovy. Do funkcí programu se řadí parametrizace jednotlivých hmotných prvků modelu, jako jsou stěny, podlahy, střechy nebo výplně otvorů. Jejich úpravou můžeme editovat nebo vytvářet vlastní parametry s odpovídajícími hodnotami dle typu prvku. Tyto parametry pracují s geometrickými a materiálovými vlastnostmi jednotlivých částí konstrukce. Součinitel prostupu tepla konstrukce je dle definice obrácená hodnota tepelného odporu R. Tepelný odpor je součtem odporu tepla při přestupu do exteriéru Rse a interiéru Rsi a součtu odporů jednotlivých konstrukčních vrstev, mezi které patří v případě stěny zdivo, omítky a izolant. Praktický postup pro získání hodnoty U součinitele prostupu tepla v Revitu spočívá v několika následujících krocích.

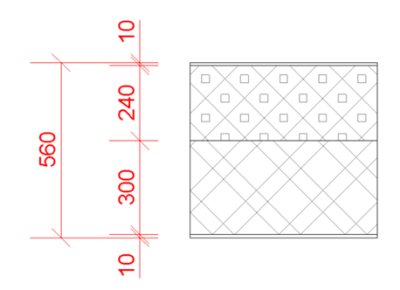

Součinitel prostupu tepla (dále U) závisí na materiálovém složení a významný je pouze u teplosměnných konstrukcí, tedy konstrukcí v obálce budovy. Kliknutím na funkci Stěna se vlevo ve Vlastnostech objeví roletka s přednastavenými existujícími typy stěn, dle Vaší Revit šablony. Zde si můžeme vybrat některou z konstrukcí nebo tuto existující konstrukci editovat pomocí funkce Upravit typ. Obrázek 1:Řez vybranou stěnou

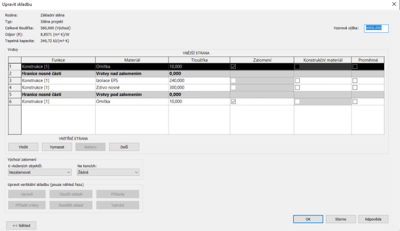

Funkce Upravit typ otevírá dialogové okno Vlastnosti typu s informacemi o konkrétním modelu Stěny. Stisknutím políčka Duplikovat vytvoříme kopii, pojmenujeme novou duplikovanou kopii a můžeme začít s editací. Kliknutím na funkční tlačítko Upravit se otevře okno Upravit skladbu viz Obrázek 2. Obrázek 2: Editace skladby stěny

Zde měníme funkci, materiál a tloušťku jednotlivých vrstev konstrukce. Kliknutím na čtverec se třemi tečkami viz Obrázek 3 vybíráme buď z přednastavených materiálu dle Vaší Revit šablony nebo můžeme existující materiály editovat či vytvářet nové. Obrázek 3: Tlačítko pro výběr materiálu

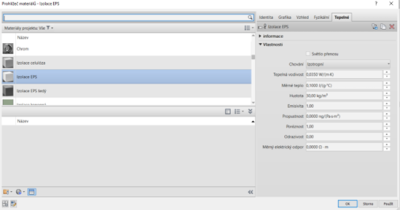

Každý materiál má fyzikální a tepelné vlastnosti viz obrázek 4. Zde je zásadní zvolit potřebnou tepelnou vodivost materiálu pro výpočet U. Materiály mají přednastavené tepelné vlastnosti, ale je možné je editovat dle variability různých výrobků. V tomto příkladě jsem zvolil základní skladbu obvodové stěny viz obrázek 2. Pro výpočet U není nutné do skladby vkládat detailní skladbu, dostatečné je zdivo, izolační materiál a omítky. Obrázek 4: Tepelně technické vlastnosti materiálů

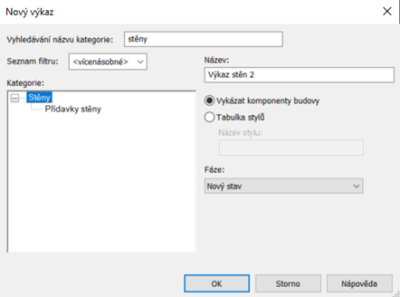

Zvolenou skladby potvrdíme kliknutím na OK a nakreslíme na plátno kus stěny. Pro všechny prvky umístěné v projektu nabízí aplikace funkci Výkaz, kterou najdeme vpravo v Prohlížeči projektu. Obrázek 5: Nový výkaz

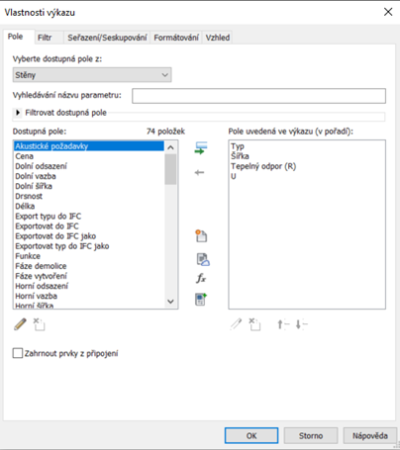

Vykazovací tabulky jsou databází všech typů entit v projektu. Výkaz stěn vytvoříme pravým kliknutím na pole Výkazy/Množství a vybráním Nový výkaz/množství. Následuje dialogové okno, kde dle názvu kategorie vybereme Stěny viz Obrázek 5. Následuje dialogové okno Vlastnosti výkazu, které se nás zeptá, co vše chceme ve výkazu vidět, vykázat. V rámci výpočtu U vyberu Typ, Šířka, Tepelný odpor (R) viz obrázek 6. Obrázek 6: Vlastnosti výkazu

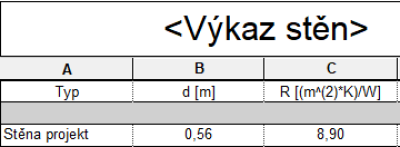

Potvrdíme kliknutím na OK a zobrazí se nám tabulka s vykazovanými daty na Obrázku 7. Obrázek 7: Vykazovací tabulka

Aplikace Revit nabízí funkci automatického výpočtu U všech konstrukcí v rámci položky ve Vlastnosti výkazu. Nicméně pokud chceme měnit hodnoty, například tepelných odporů na přestupu, musíme si vytvořit vlastní pole s parametrem. Kliknutím na obálku s hvězdičkou viz Obrázek 8, vytvoříme nový parametr, pojmenujeme jej a změníme pouze typ parametru na Číslo, aby ve výpočtu nenastala chyba. Klikneme na OK. Nyní parametru přiřadíme matematickou funkci se vzorečkem pro výpočet U: U=1/(R_si+∑R+R_se ) Suma R je hodnota všech odporů jednotlivých vrstev konstrukce, kterou nám již vykázala aplikace ve vykazovací tabulce. Hodnoty Rsi a Rse zapíšeme do vzorce číselně, 0,13 a 0,04 (m²·K)/W) viz následující krok. Obrázek 8: Ikona Nový parametr

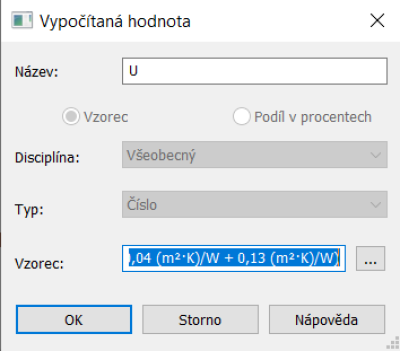

Klikneme na obrázek tužky s funkcí Upravit parametr na Obrázku 9. Zobrazí se okno Vypočítaná hodnota, do kterého vložíme vzorec: “1 (m²·K)/W / ([Tepelný odpor (R)] + 0,04 (m²·K)/W + 0,13 (m²·K)/W)“ viz Obrázek 10. Je možné vložit hodnoty bez fyzikálních jednotek, ty si program sám doplní, pro funkčnost vzorce. Obrázek 9:Ikona Upravit parametr Obrázek 10: Vložení vzorce

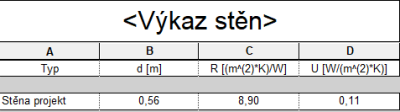

Ve vykazovací tabulce se objeví další sloupec, pojmenovaný U, který počítá hodnotu U ve W*m-2*K-1 pro každý prvek ve výkazu stěn viz obrázek 11. Obrázek 11: Vykazovací tabulka s hodnotou U

Tento způsob získání hodnoty U je velmi jednoduchý, jeho výhoda spočívá ve variabilitě zadávání hodnot do výpočetního vzorce. Pokud bychom jej srovnali s příkazem aplikace pro automatický výpočet U, zjistíme že jeho použití není univerzální. Automatický příkaz uvažuje hodnoty teplených odporů na přestupu jako konstrukce oboustranně ve styku se vzduchem. Anomálií je stěna přilehlá k zemině s nulovým Rse, tepelným odporem na přestupu k zemině. Revit nabízí možnost instalace plug-in aplikací, které vkládají do projektu katalogové vazby s vypočítaným U. Mezi české nástroje patří například BIMTECH Tools.
